、安全可靠等優點??！
YHZ-CZ系列兩線制高精度智能磁致伸縮液位計，是基于磁致伸縮感應扭轉波原理研制而成的可同時測量液位、
界面的測量?jī)x表。由于其測量過程中不受壓力、溫度、介電常數等因素變化的影響，具有精度高、穩定性好、可靠性高、
使用壽命長、免維護、安全可靠等優點。被廣泛應用于過程控制、石油加工、、食品加工、水處理、罐區管理、
加油站地下庫存等領域中的液位、界面的測量與控制。
YHZ-CZ系列智能磁致伸縮液位計具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數
調整?？山M態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定等。

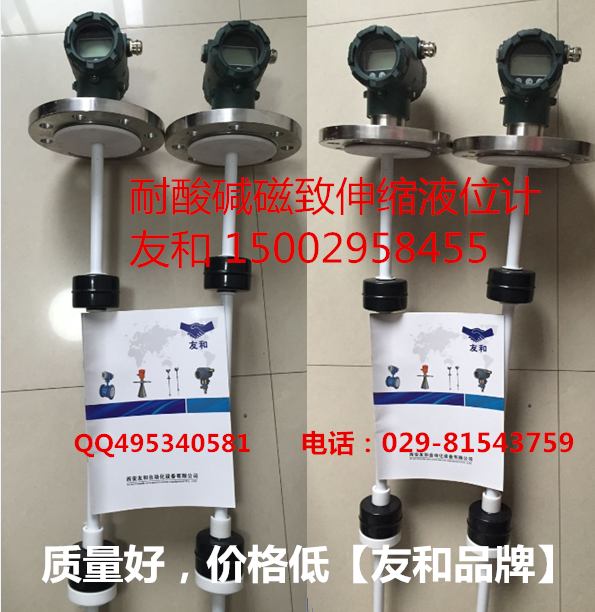

磁致伸縮液位計生產實圖--友和 磁致伸縮液位計圖片--友和
下面說一下磁致伸縮液位計的工作原理：
磁致伸縮液位計主要由電子部件、磁致伸縮波導絲、浮子等部分組成。測量時，電子部件產生一個電流“激勵”脈沖，該脈沖電流
以光速沿波導絲向下運行，并在波導絲周圍形成周向安培環形磁場。當激勵脈沖電
生的環形磁場與浮子內永磁鐵產生的偏置磁場相遇時，浮子周圍的磁場發生改變，從而使得由磁致伸縮材料做成的波導絲在浮子
所在的位置產生一個感應扭轉波脈沖，該扭轉波以聲速由產生點向波導絲的兩端傳播，傳向末端的扭轉波被阻尼器件吸收，傳向
激勵端的信號則被檢波裝置接收，并由電子部件測量出脈沖電流與扭轉波的時間差，再乘以扭轉波在波導絲中的傳播速度（固
定量為2800m/s），即可地計算出浮子產生扭轉波的位置與測量基準點間的距離，也就是液面的位置.
測量范圍：剛性桿式0.1～5m，柔性管式0.5～20m
精 度：±1mm或0.1%取較大值；±2mm或0.2%取較大值
分 辨 率：0.1mm
適用介質：與探頭材料相兼容的液體
工作壓力：-0.05～10MPa
工作溫度：-40～85℃（-20～70℃帶LCD表頭）
介質溫度：-40～100℃(高溫型-40～200℃)
介質密度：0.5～2.0 g/cm3
介質粘度：≤0.8Pa·S
穩 定 性：±0.1％FS/年
溫度系數：在環境溫度范圍內均為0.1％/10℃
電源電壓：9～45V DC，通常24V DC
輸出信號：4～20mA DC二線制
負載：50×(電源電壓-9)Ω
阻 尼：0～24s之間可調
死 區：上死區50mm；下死區50mm
電源影響：小于輸出量程的0.005%/V
負載影響：供電電壓恒定時，負載變化沒有影響
濕度影響：0～95％相對濕度無影響
振動影響：對于l0g峰值，20～2000Hz條件下影響小于0.1％FS
外 殼：模壓鑄鋁（外涂環氧樹脂）
防護等級：探頭IP68、表頭IP65
防 爆：隔爆型：dⅡBT5；本安型：iaⅡCT6
現場指示：多功能LCD數字顯示表
電氣接口：M20×1.5陰螺紋
過程連接：DN50、DN80、DN100法蘭或M18×1.5、M20×1.5、G3/4"陽螺紋或特殊定制
探桿材料：304、316L、PP、PVC、PTFE
浮子材料：304、316L、PP、PTFE
接 地：儀表外殼應與罐壁和大地良好連接
